[电源设计] 可实现10年纽扣电池寿命的低功耗气体感应设计包括BOM及层图
2018-10-10 09:13:13  463 电池 MCU 传感器
收藏 0 收藏 推荐 0 推荐
分享
描述

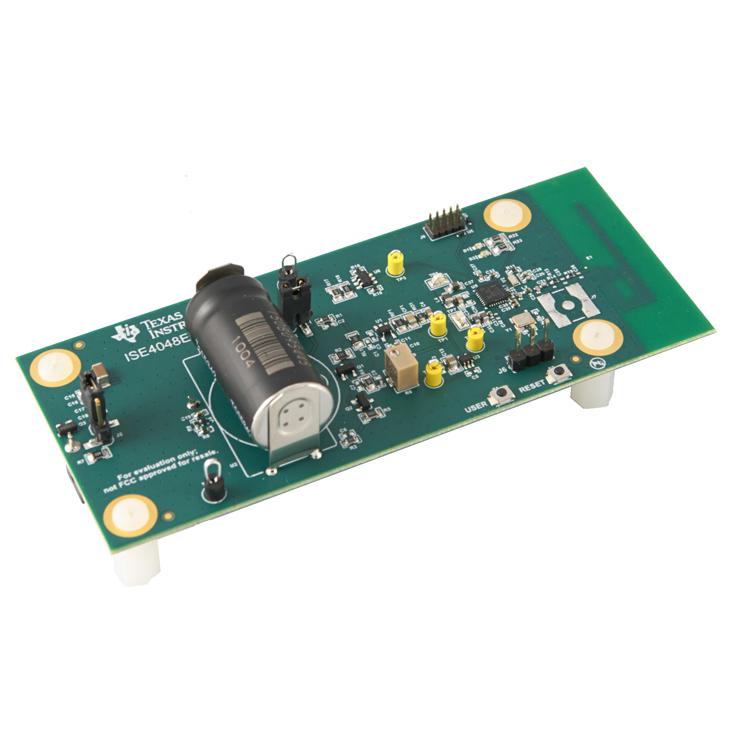

            TIDA-00756 TI 参考设计采用纳米级电源运算放大器、比较器、系时器、温度传感器和 SimpleLink™ 超低功耗 2.4GHz 无线微控制器 (MCU  (...)





主要特色

  • 采用纳米级电源模拟超低功耗设计,从而使单个 CR2032 纽扣电池实现 10 年的使用寿命
  • 1.07μA 的低待机电流(气体感应在待机模式下保持有效)
  • Bluetooth® 智能无线连接降低了安装成本,并可实现多个传感器与单个主机的通信
  • 自检/报废监控可识别气体传感器失灵
  • 一氧化碳气体检测范围为 0 至 1000ppm,精度为 ±15%

Schematic/Block Diagram.pdf

下载积分: 积分 -1 分

1.02 MB, 下载次数: 9, 下载积分: 积分 -1 分

物料清单.pdf

下载积分: 积分 -1 分

82.57 KB, 下载次数: 4, 下载积分: 积分 -1 分

层图(或 PCB 布局).pdf

下载积分: 积分 -1 分

2.29 MB, 下载次数: 1, 下载积分: 积分 -1 分

组装图.pdf

下载积分: 积分 -1 分

2 MB, 下载次数: 2, 下载积分: 积分 -1 分

CAD 文件.zip

下载积分: 积分 -1 分

1.87 MB, 下载次数: 1, 下载积分: 积分 -1 分

光绘文件.zip

下载积分: 积分 -1 分

812.54 KB, 下载次数: 1, 下载积分: 积分 -1 分
